МУФТА КАБЕЛЬНА ТЕРМОУСАДЖУВАЛЬНА З’ЄДНУВАЛЬНА 3ПСт 6 35-50, 3ПСт 6 70-120, 3ПСт 6 150-240, 3ПСт 10 35-50, 3ПСт 10 70-120, 3ПСт 10 150-240

МУФТИ З’ЄДНУВАЛЬНІПросмотров: 1244Комментарии: 0
/

ПРИЗНАЧЕННЯ

3ПСт 6 кВ, 3ПСт 10 кВ муфти кабельні термоусаджувальні з’єднувальні призначені для з’єднання 3-х жильних силових кабелів на напругу до 6 кВ та 10 кВ з пластмасовою (ЗПЕ, ПХВ) ізоляцією з бронею або без броні, без екрану на напругу до 6 кВ включно або з дротяним або стрічковим екраном на напругу до 10 кВ включно.

ЗАСТОСОВУЄТЬСЯ НА КАБЕЛЬ

ВВг-6, АВВг-6, ВБбШв-6, АБбШв-6, ПвВ-6, ПвП-6, ПвПг-6, ПвПуг-6, АПвВ-6, АПвП-6, АПвП-6, (А)ПвБП-6, (А)ПвБВ-10, АПвПг-6, АПвПуг-6, ПвБбШв-6, АПвБбШв-6, (А)ПвПу-6, (А)ПвП2г-6, ПвВ-10, ПвП-10, ПвПг-10, ПвПуг-10, АПвВ-10, АПвП-10, АПвП-10, АПвПг-10, (А)ПвПу-10, АПвПуг-10, (А)ПвБП-10, (А)ПвБВ-10, (А)ПвП2г-10, (А)ПвПу2г-10 або їх аналоги.

ВІДПОВІДАЄ СТАНДАРТАМ

ДСТУ ІЕС 60502-2, ДСТУ ІЕС 60060-1, ДСТУ EN 61442, ДСТУ IEC 61238, ДСТУ EN 61140, ТУ У 27.9-32180267-001:2020, ISO 9001:2015.

ГАРАНТІЇ ВИРОБНИКА

термін експлуатації не менш – 30 років, термін зберігання – 2 роки, термін гарантії виробів – 5 років.

Готовий виріб ПСт 6 кВ, 10 кВ

КОМПЛЕКТАЦІЯ ПО ТИПОРОЗМІРАМ

Стандартна комплектація 4-х болтовими з’єднувачами Переріз жил кабелю, мм2 Кількість жил кабелю Напруга, кВ Тип кабелю Тип установки Тип муфти Розміри (L,мм)
Муфта 3ПСт 6 35-50 35, 50 3 до 6 ЗПЕ, ПХВ внутрішня/зовнішня з’єднувальна 1250
Муфта 3ПСт 6 70-120 70, 95, 120 1250
Муфта 3ПСт 6 150-240 150, 185, 240 1250
Муфта 3ПСт 10 35-50 35, 50 до 10 1250
Муфта 3ПСт 10 70-120 70, 95, 120 1250
Муфта 3ПСт 10 150-240 150, 185, 240 1250

КОМПЛЕКТАЦІЯ МУФТ

80% комплектуючих власного виробництва, виготовлені з європейської сировини.

В кабельних муфтах виробництва "Кабельна арматура" ТОВ всі компоненти узгоджені між собою по технічним характеристикам, габаритним розмірам та зручності в монтажі, забезпечуючи безперебійну роботу муфти на весь час експлуатації.

Продукція проходить багаторівневий контроль якості на заводі-виробнику.

ПАСПОРТ НА МУФТУ

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

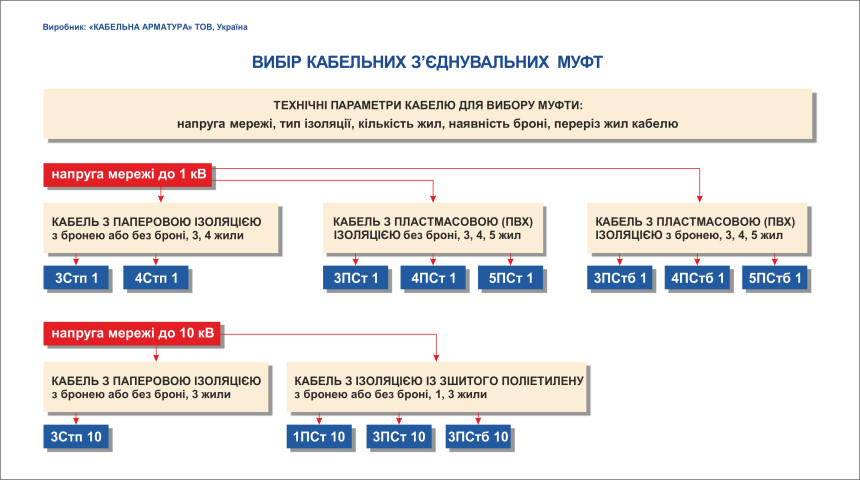

ВИБІР КАБЕЛЬНИХ МУФТ

СХЕМА ЗМОНТОВАНОЇ МУФТИ

Муфта з’єднувальна ПСт 6 кВ, 10 кВ

Cable joint 10kV 3PST 6, 3PST 10 – En (англ.)

АНАЛОГИ МУФТИ

Russia Cellpack Ensto Raychem Radpol Sicame
3ПСтп6-25/50-ПВХ SMH3 25-70 HJ33.1202C POLJ-06/3x 25-50 JHP-6-CX3 25-120 JTpTH 12 25-95
3ПСтп6-70/120-ПВХ SMH3 50-150 HJ33.1203C POLJ-06/3x 70-120 JHP-6-CX3 95-240 JTpTH 12 70-150
3ПСтп6-150/240-ПВХ SMH3 120-300 HJ33.1204C POLJ-06/3x 150-240 JHP-6-CA3 25-120 JTpTH 12 120-240
3ПСТ-10 (25-50) CHMSV3 12kV 25-95 HJ33.2402C EPKJ 2079-J41 JHP-6-CA3 95-240 J3TH 6 25-70
3ПСТ-10 (70-120) CHMSV3 12kV 70-150 HJ33.2403C EPKJ 2079-J42 J3TH 6 50-150
3ПСТ-10 (150-240) CHMSV3 12kV 95-240 HJ33.2404C EPKJ 2079-J43 J3TH 6 120-240
10ПСТп-7 CHM3 12kV 35-95 SMOE 62096
10ПСТп-8 CHM3 12kV 95-240 SMOE 62095
10ПСТп-9 CAM3-S 12kV 50-240 SMOE 61302
POLJ 12/3x 25-70
POLJ 12/3x 70-150
POLJ 12/3x 120-240
