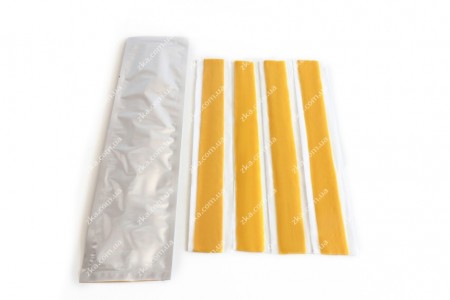

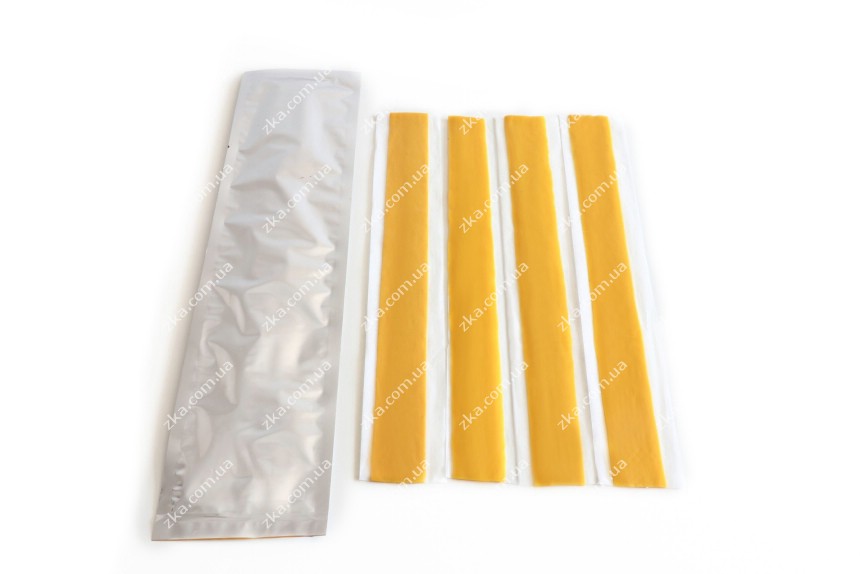

ГЕРМЕТИК ЗАПОВНЮВАЧ КАБЕЛЬНИЙ МАСЛОСТІЙКИЙ З ВЛАСТИВІСТЮ ВИРІВНЮВАННЯ ЕЛЕКТРИЧНОГО ПОЛЯ ГЗМ

КОМПЛЕКТУЮЧІПросмотров: 2538Комментарии: 023 октября 2019 г.

ПРИЗНАЧЕННЯ

Використовується при ремонті кабелів з маслопросоченою ізоляцією до 10 кВ
Герметик має високу якість взаємодії з маслопросоченою ізоляцією кабелю та стікаючим маслопросоченим наповненням
Утворює монолітне з’єднання – не розчиняється маслостікаючим наповненням кабельної ізоляції
Маслостійкий герметик регулює питомий опір і діелектричну проникність в муфтах
Використовується в середині приміщень, ззовні, в ґрунті.

ВІДПОВІДАЄ СТАНДАРТАМ

ТУ У 27.9-32180267-001:2019, СЕРТИФІКАТ ISO 9001:2015

ГАРАНТІЇ ВИРОБНИКА

термін експлуатації не менш – 30 років, термін зберігання – 2 роки, термін гарантії виробів – 5 років

ЗАСТОСОВУЄТЬСЯ В МУФТАХ

Комплектація в муфтах	Найменування по НТД	Застосування
Герметик-заповнювач маслостійкий з властивостями вирівнювання електричного поля ГЗМ Стрічки наносяться на кабельне з’єднання в розтягнутому вигляді (до 30%) внахлест одна на одну. В результаті шари стрічки злипаються, утворюючи однорідну масу подібно технології холодної вулканізації.
3Стп 10 кВ, 4(3)Стп 1 кВ	Герметик маслостійкий ГЗМ-4 (стрічка 4 шт) х 2 компл	Встановлюється на корінець розділки кабелю, забезпечує зниження ризику пробою ізоляції. Має властивості вирівнювання електричного поля.
3КВтп 10 кВ, 3КНтп 10 кВ	Герметик маслостійкий ГЗМ-4 (стрічка 4 шт) х 1 компл	Застосовується в муфтах в місцях приєднання дроту заземлення в кабельних муфтах.

Комплектація в муфтах

Найменування по НТД

Застосування

Герметик-заповнювач маслостійкий з властивостями вирівнювання електричного поля ГЗМ

Стрічки наносяться на кабельне з’єднання в розтягнутому вигляді (до 30%) внахлест одна на одну.

В результаті шари стрічки злипаються, утворюючи однорідну масу подібно технології холодної вулканізації.

3Стп 10 кВ, 4(3)Стп 1 кВ

Герметик маслостійкий ГЗМ-4 (стрічка 4 шт) х 2 компл

Встановлюється на корінець розділки кабелю, забезпечує зниження ризику пробою ізоляції. Має властивості вирівнювання електричного поля.

3КВтп 10 кВ, 3КНтп 10 кВ

Герметик маслостійкий ГЗМ-4 (стрічка 4 шт) х 1 компл

Застосовується в муфтах в місцях приєднання дроту заземлення в кабельних муфтах.

АНАЛОГИ

Лента Викар ЛБ (Э)

Мастика выравнивания электрического поля

Мастика потенциаловыравнивающая

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

Колір: жовтий

Герметик має високі властивості вирівнювання електричного поля

Герметик блокує проникнення масла з просоченої паперової ізоляції кабелю при монтажі муфти

Не розповсюджує горіння

Напруга, кВ: 10 кВ

Питомий опір: 10⁹ – 10¹⁰ Ом*см

Подовження при розриві: не менш 950%

Електрична міцність: не менш 15 кВ/мм

Відносна діелектрична проникність при частоті 50 Гц, не менше: 15-20

Адгезія: не менш ніж 392 кПа (4 кгс/см²)

Робоча температура: от -50°С до +50°С

Герметик має високі електроізоляційні властивості

Легко підлягає формовці навіть при низьких температурах

Герметик зберігає стійкість до атмосферного впливу, еластичний при будь-якій температурі повітря

Висока термічна стійкість при струмах короткого замкнення

Виключено прилипання до рук та інструменту

Виключено кварцеві наповнювачі, що збільшує електроізоляційні властивості при експлуатації кабелю

Виготовляється з нанесенням на силіконізований папір: за розмірами в упаковці або в рулоні
