МУФТА КАБЕЛЬНА ТЕРМОУСАДЖУВАЛЬНА КІНЦЕВА ВНУТРІШНЯ 4КВтп 1 35-50, 4КВтп 1 70-120, 4КВтп 1 150-240

МУФТИ КІНЦЕВІ ВНУТРІШНІПросмотров: 5359Комментарии: 012 июля 2019 г.

кабельна муфта / муфта кабельна кінцева внутрішня

ПРИЗНАЧЕННЯ

4КВтп 1, 3КВтп 1 (КВтп 1) муфти кабельні термоусаджувальні кінцеві внутрішнього встановлення призначені для окінцювання 4(3)-х жильних силових кабелів на напругу до 1 кВ з паперовою маслопросоченою ізоляцією, в загальній свинцевій або алюмінієвій оболонці, з бронею або без броні.

ЗАСТОСОВУЄТЬСЯ НА КАБЕЛЬ

СБ-1, СБл-1, СБ2л-1, СБ2лГ-1, СБГ-1, СГ-1; АСБ-1, АСБл-1, АСБ2л-1, АСБ2лГ-1, АСБГ-1, АСГ-1; АШв-1, АШп-1, АБл-1, АБ2л-1, АБ2лШв-1, АБ2лШп-1; ААШв-1, ААШп-1, ААБл-1, ААБ2л-1, ААБ2лШв-1, ААБ2лШп-1, ААГ-1, NAKBA або їх аналоги

ВІДПОВІДАЄ СТАНДАРТАМ

ДСТУ IEC 60055, ДСТУ IEC 61238, ДСТУ EN 61140, ДСТУ ГОСТ, ТУ У 27.9-32180267-001:2019, ISO 9001:2015

ГАРАНТІЇ ВИРОБНИКА

термін експлуатації не менш – 30 років, термін зберігання – 2 роки, термін гарантії виробів – 5 років

КОМПЛЕКТАЦІЯ ПО ТИПОРОЗМІРАМ

Стандартна комплектація 2-х болтовими наконечниками	Переріз жил кабелю, мм²	Кількість жил кабелю	Напруга, кВ	Тип кабелю	Тип установки	Тип муфти	Розміри (L,мм)
Муфта 4КВтп 1 35-50	35, 50	4	до 1	паперова з бронею або без броні	внутрішня	кінцева	800
Муфта 4КВтп 1 70-120	70, 95, 120						800
Муфта 4КВтп 1 150-240	150, 185, 240						800

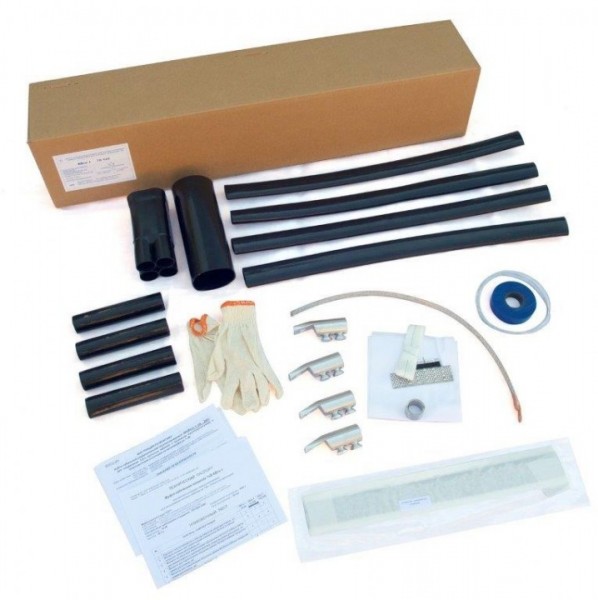

КОМПЛЕКТАЦІЯ МУФТ

80% комплектуючих власного виробництва, виготовлені з європейської сировини.

В кабельних муфтах виробництва "Кабельна арматура" ТОВ всі компоненти узгоджені між собою по технічним характеристикам, габаритним розмірам та зручності в монтажі, забезпечуючи безперебійну роботу муфти на весь час експлуатації.

Продукція проходить багаторівневий контроль якості на заводі-виробнику.

Муфти вищого рівня ізоляції, за аналогами Raychem, 3М.

Використовується підприємствами ОБЛЕНЕРГО, АЕС...

Муфти при встановленні максимально відтворюють ізоляцію кабелю. Рекомендуються для встановлення на кабель старого і нового поколінь, в умовах підвищених вимог до безперебійної передачі електроенергії.

Стандартна комплектація муфт включає універсальні болтові з’єднувачі для мідного та алюмінієвого кабелю:

• для з’єднувальних та перехідних муфт - гільзи з 4-ма болтами;

• для кінцевих муфт - наконечники з 2-ма болтами.

Муфти вищого рівня ізоляції, включають якісні комплектуючі за винятком деяких допоміжних матеріалів для монтажу.

За технічним завданням споживача комплектація може бути виконана з’єднувачами зі зривними болтами, під опресування або без з’єднувачів.

ПАСПОРТ НА МУФТУ

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

Технічні характеристики кабельних муфт КВтп 1 кВ	Показники
Тип муфти	Кінцева
Тип установок	Внутрішня
Ізоляція кабелю	Паперова маслопросочена
Для кабелю	З бронею / без броні
Перетин жил, мм2	25-50; 35-50; 70-120; 150-240
Кількість жил кабелю	3 / 4
Робоча напруга, кВ	0,4; 1
Електрична міцність електроізоляційних матеріалів муфт, не менше, МВ/м	15
Механічна міцність муфти при тиску масла, кПа (кгс/cм²)	588 (6)
Герметизація щодо проникнення вологи, маслостійкість	Так
Адгезія клеєвого шару, кПа (кгс/cм²)	392 (4)
Питомий опір струмопровідних стрічок, Ом•м	10 - 100
Стійкість до дій температури навколишнього середовища, C°	від -50 до 50
Стійкість до вологи % при температурі до C°	98 / 35
Мінімально-допустима температура при монтажі, C°	-20
Наявність системи вирівнювання електричного поля	Так
Кліматичне виконання, УХЛ	3
Загальний термін експлуатації, років	30
Гарантійний термін експлуатації, років	5
Термін зберігання на складі, років	2
Місце монтажу	на підстанціях, в приміщеннях тощо
Відповідність стандартам	ДСТУ EN 50393

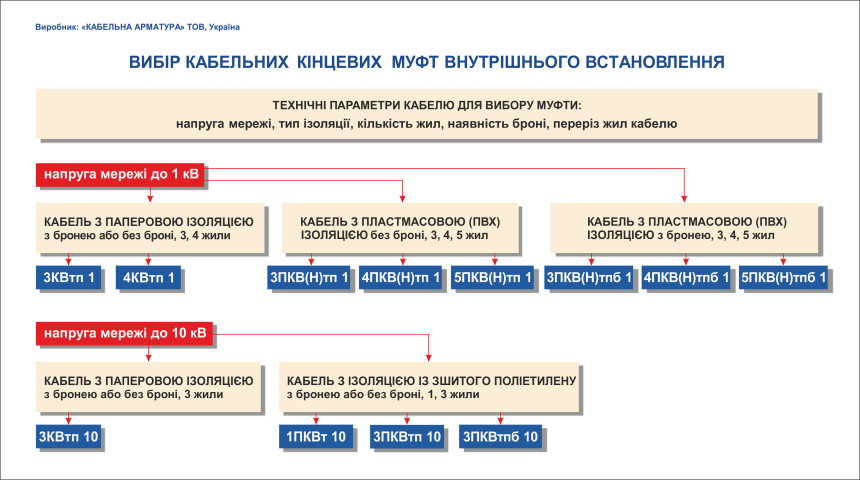

ВИБІР КАБЕЛЬНИХ МУФТ

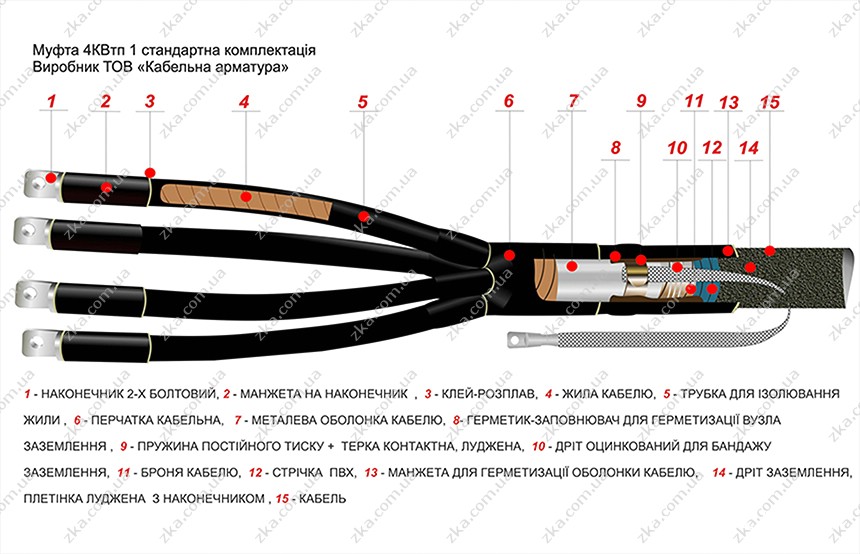

СХЕМА ЗМОНТОВАНОЇ МУФТИ

Cable termination 1kV 4KVTP 1, 3KVTP 1 (KVTP 1) – En (англ.)

АНАЛОГИ МУФТИ

Russia	Cellpack	Ensto	Raychem	Radpol	Sicame
4(3) КВ(Н)Тп-1 16-25	SESPB3 25-35	STKR1.27 35-50	GUST-01/3x 25- 70/750-L12	TLP-CF3(4)/450 16-35	EUTHTPP 1 4x25-50
4(3) КВ(Н)Тп-1 25-50	SESPB3 50-70	STKR3.27 70-185	GUST-01/3x 70-120/750-L12	TLP-CF3(4)/450 50-70	EUTHTPP 1 4x50-120
4(3) КВ(Н)Тп-1 35-50	SESPB3 95-150	STKR4.27 185-300	GUST-01/3x120-240/750-L12	TLP-CF3(4)/450 95-150	EUTHTPP 1 4x120-240
4(3) КВ(Н)Тп-1 70-120	SESPB4 25-35	STKR1 35-50	GUST-01/4x 25- 70/750-L12	TLP-CF3(4)/450 185-240	EUTHTPP 1 3x25-50
4(3) КВ(Н)Тп-1 150-240	SESPB4 50-70	STKR3 70-185	GUST-01/4x 70-150/750-L12	TLP-CP3(4)/450 16-35	EUTHTPP 1 3x50-120
4 КВТп-1 (25-50)	SESPB4 95-150	STKR4 185-300	GUST-01/4x120-240/750-L12	TLP-CP3(4)/450 50-70	EUTHTPP 1 3x120-240
4 КВТп -1(70-120)	SESPB4 185-300	STK1.27 35-50	GUST-01/3x 25- 70/1000-L12	TLP-CP3(4)/450 95-150
4 КВТп-1(150-240)		STK3.27 70-185	GUST-01/3x 70-120/1000-L12	TLP-CP3(4)/450 185-240
4(3)КВНТп-1-25/50(Б)		STK1 35-50	GUST-01/3x120-240/1000-L12
4(3)КВНТп-1-70/120(Б)		STK3 70-185	GUST-01/4x 25-70/1000-L12
4(3)КВНТп-1-150/240(Б)		STKR1.27 35-50	GUST-01/4x 70-150/1000-L12
КВ(Н)ттп-3x(35-50)-1		STKR3.27 70-185	GUST-01/4x120-240/1000-L12
КВ(Н)ттп-3x(70-120)-1
КВ(Н)ттп-3x(150-240)-1
КВ(Н)ттп-4x(35-50)-1
